地震観測サービス
南海トラフ地震や首都直下地震、日本海溝・千島海溝周辺の海溝型地震など、発生確率・切迫性が高い、経済・社会への影響が大きい地震に対して注意・警戒が呼びかけられています。
大国電機(株)では、将来発生が危惧される大規模地震に対して工場等の敷地内でどのような揺れを想定すべきかを予め把握するため、敷地内に複数の地震計を設置し所定の期間、地震観測をおこなう事により敷地内でどのような影響があるかを評価する「地震観測サービス」を行っています。
対象事業所
- 工場敷地内の地盤構成が均質でなく、地震発生時の影響が場所により異なると考えられる事業所
- 敷地内に石油などの危険物タンクや精油施設や化学反応炉、高炉などの重要な施設・設備がり、個別に耐震検討を実施したい事業所
- 事業所の敷地内で液状化の発生が懸念される事業所
観測の方法等
- 事業所内の複数個所に地震計を設置し、所定期間地震観測を行います。
- 観測結果から敷地内の地表面震度分布を解析します。
- 解析結果から、大規模地震発生時の施設の被害や液状化等について解析結果を報告します。
地震計の設置
加速度センサー、コンビュータと携帯電話回線を利用した通信システム、無停電電源をパッケージした地震観測システムを敷地内(原則として屋内かつ100V電源が供給される地点)に設置します。
観測データの例
実際の地震観測の例として、2024年の能登半島地震を千葉で観測・記録したデータを、ViewWaveで分析した結果を示します。図では、加速度、振動の観測データはの、ⅹ，ｙ，ｚの3方向のデータはそれぞれNS,EW,UDを示しています。

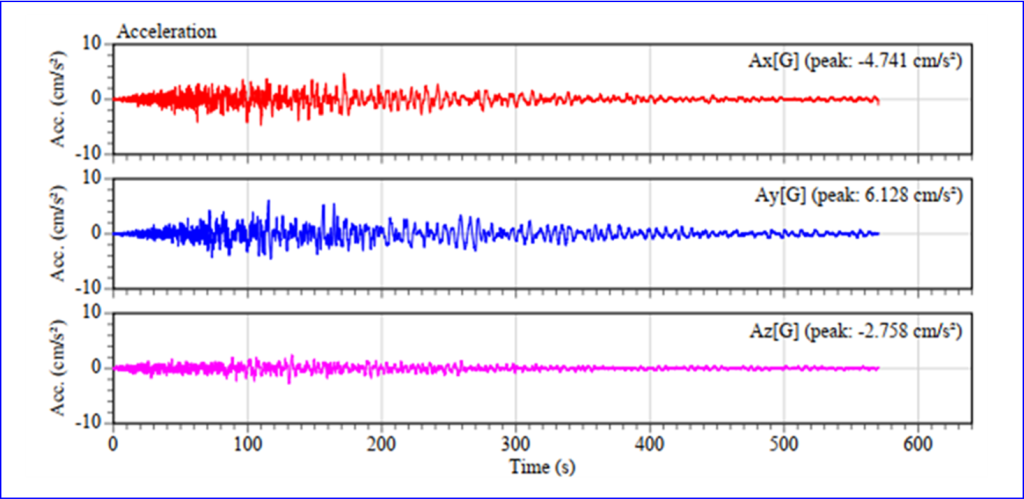

加速度の観測結果
地震波形は加速度波形として記録されます。加速度がそのまま記録として描かれたものです。

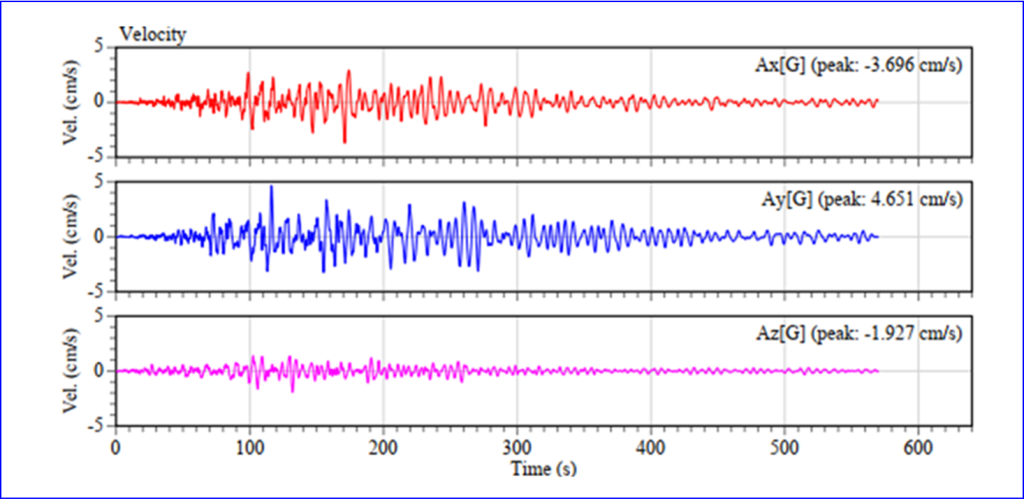

速度波形
加速度波形を時間軸で積分すると速度波形となりこれを描いたものです。

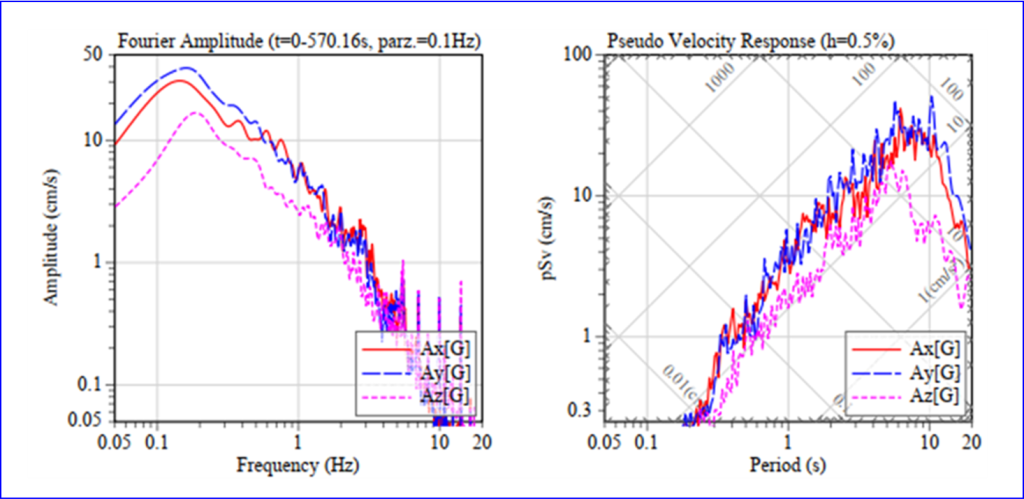

地震の分析結果
下図に左は、加速度時刻歴をフーリエ変換しその周波数毎の振幅を描いたものです。下図右は、周期毎の応答値をグラフ化したもので、三重応答スペクトルで描かれており、このグラフ１枚で、応答加速度、応答速度、応答変位を知ることができます。
その他
地震観測に加えて常時微動の計測を並行して行う事により、幅広い地盤情報を得ることが出来ます。
